產品型號：VQ647H/Y/F
公稱通徑：DN25~300mm
壓力范圍：PN1.6MPa~4.0MPa
使用溫度：-29℃~425℃
適用介質：油品、紙漿、糖液、固態顆粒
閥門材質：不銹鋼304、316L
結構形式：固定式球閥
配套附件：電磁閥、定位器、訊位開關
氣源附件：氣源處理三聯件
產品結構特征
V型球閥是一種角行程回轉式調節球閥，由V型球閥和執行機構及其他附件組成。它以壓縮空氣為動力，閥桿帶動球體在閥體內轉動90度,實現全開和全閉的動作，閥芯上的V型口與閥座之間具有剪切作用，具有極好的調節和切斷性能。該閥主要用于石油、化工、造紙、冶金、污水處理、油罐車等行業，對各種液體、氣體、料漿類介質的調節和切斷控制，尤其適用于控制高黏度、帶有纖維和顆粒的介質。
V型球閥的密封型式有軟密封、硬密封兩種，執行機構有氣動、電動等，配有定位器、電磁閥等附件，可以實現比例調節。

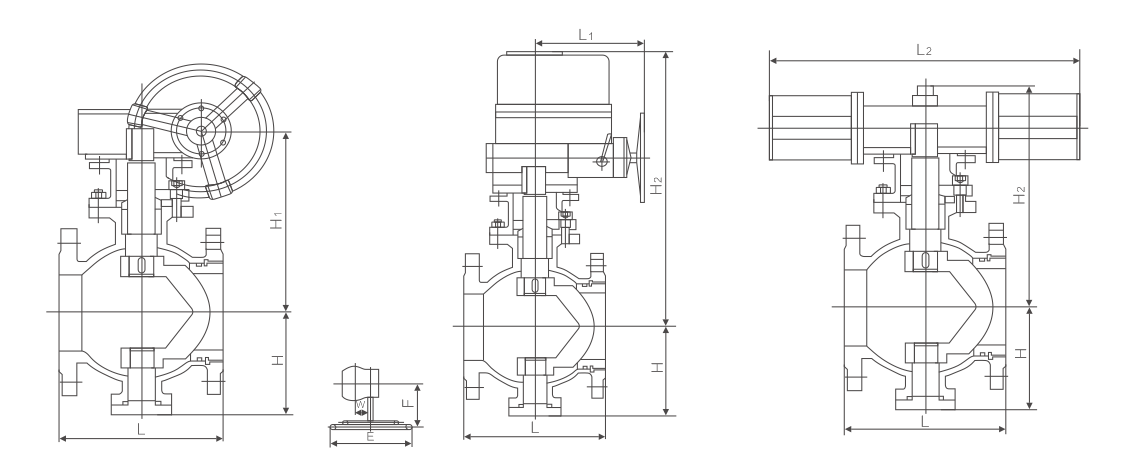

主要連接尺寸 PN16
|
DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
500 |
|
|
L |
124 |
145 |
165 |
194 |
210 |
229 |
243 |
297 |
338 |
533 |
660 |
|
|
H |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
470 |
580 |
|
|
手動 |
H1 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
670 |
840 |
|
E |
- |
- |
- |
- |
- |
- |
116 |
116 |
171 |
257 |
257 |
|
|
F |
- |
- |
- |
- |
- |
- |
350 |
350 |
400 |
400 |
400 |
|
|
W |
230 |
40 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
|
|
WT(kg) |
12 |
16 |
22 |
35 |
58 |
74 |
205 |
322 |
460 |
864 |
1600 |
|
|
電動 |
H2 |
- |
- |
- |
- |
- |
554 |
600 |
652 |
760 |
830 |
940 |
|
L1 |
- |
- |
- |
- |
- |
235 |
235 |
235 |
259 |
400 |
410 |
|
|
氣動 |
H3 |
274 |
379 |
389 |
479 |
552 |
666 |
736 |
926 |
1059 |
1393 |
1538 |
|
L2 |
270 |
405 |
405 |
576 |
576 |
776 |
776 |
776 |
1060 |
1360 |
1360 |
|
