通用型號：ZZYVP-16B
公稱通徑：DN20~150mm
壓力范圍：PN1.0~1.6MPa
使用溫度：≤80℃
制造標準：GB/T4213-1992
法蘭標準：GB/T9113-2000
閥門材質：WCB、CF8
調節精度：（%）≤10
泄露等級：ANSI B16.104-1976（IV級）
產品概述
自力式帶指揮器壓力調節閥(即氮封裝置)主要用于儲罐頂部氮氣壓力恒定控制，自力式氮封閥是一種無須外來能源，以彈簧為動力核心利用被調介質自身的壓力來控制閥芯位置變化，達到自動調節和穩定壓力的目的，以保護罐內物料不被氮化及儲罐的安全。該閥由ZZYVP快速泄放閥及ZZV自力式微壓調節閥兩大部分組成?？焖傩狗砰y由壓力控制器及ZMQ-16K型單座切斷閥組成。

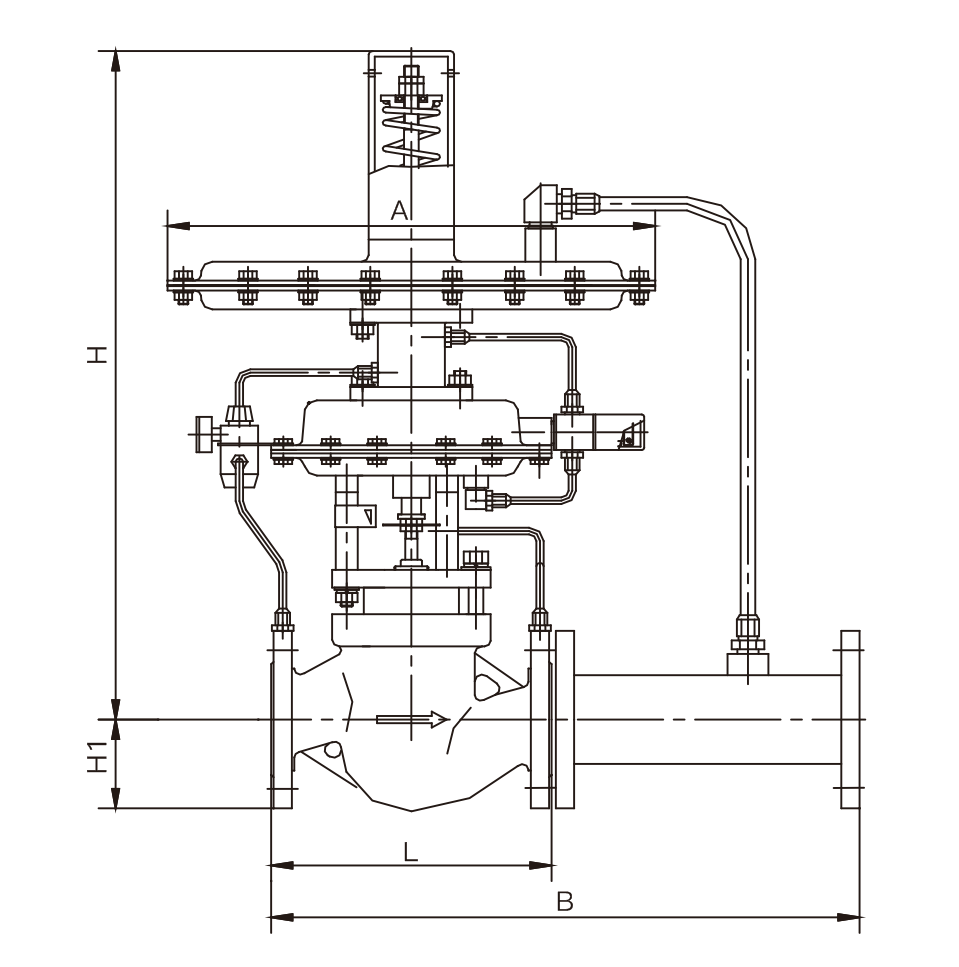

主要尺寸
|
公稱通徑 |
L |
B |
H1 |
H |
||
|
A=1200cm2 |
A=600cm2 |
A=400cm2 |
||||
|
壓?調節范圍（KPa） |
||||||
|
0.1～0.5 |
0.4～5.0 |
0.5～7 |
||||
|
20 |
150 |
383 |
53 |
605 |
554 |
554 |
|
25 |
160 |
58 |
605 |
554 |
554 |
|
|
32 |
180 |
512 |
70 |
615 |
564 |
564 |
|
40 |
200 |
75 |
640 |
589 |
589 |
|
|
50 |
230 |
603 |
83 |
655 |
604 |
604 |
|
65 |
290 |
862 |
93 |
722 |
671 |
671 |
|
80 |
310 |
100 |
738 |
687 |
687 |
|
|
100 |
350 |
1023 |
110 |
755 |
704 |
704 |
|
125 |
400 |
1380 |
125 |
918 |
867 |
867 |
|
150 |
480 |
143 |
1.25 |
974 |
974 |
|
